特别奉上：RTK点放样全流程操作指南，跟着学就对了！

2024-06-05

点放样是把设计图纸上工程建筑物的平面位置和高程，用一定的测量仪器和方法测设到实地上去的测量工作，是测量坐标的一个反过程。

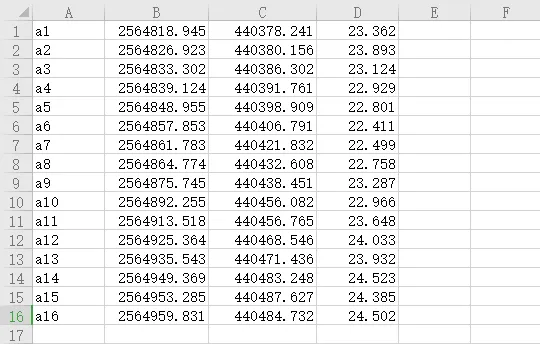

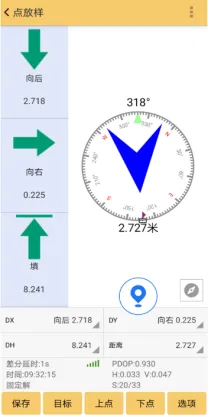

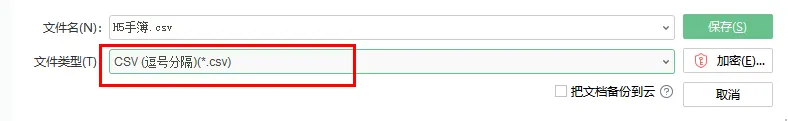

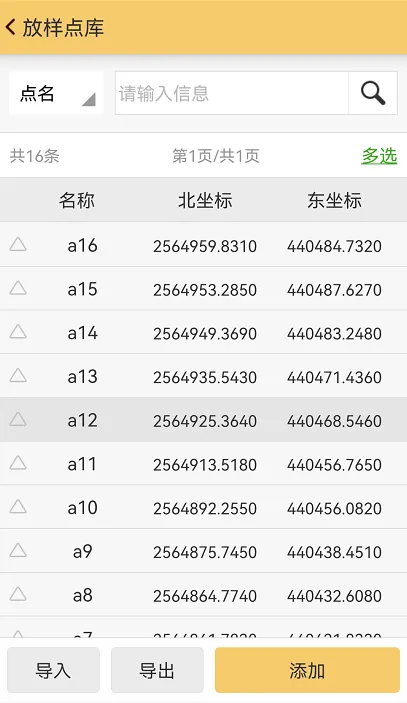

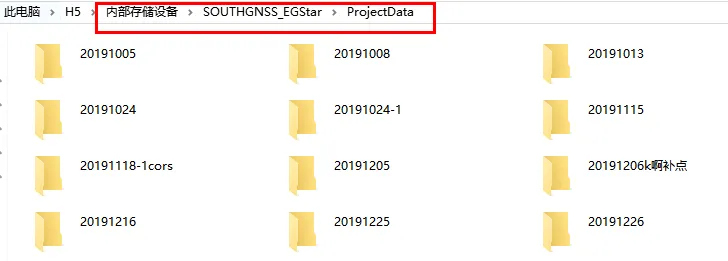

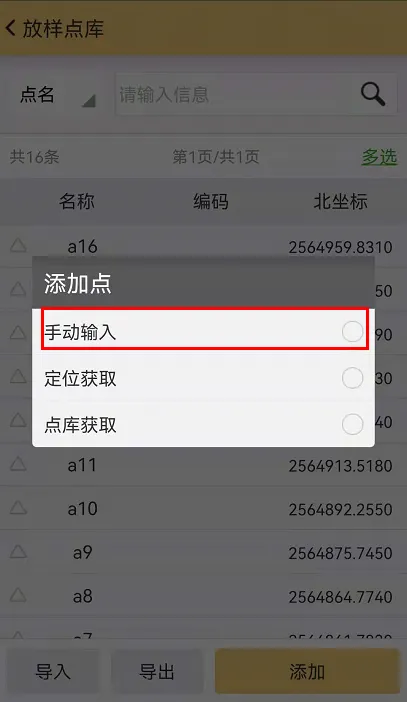

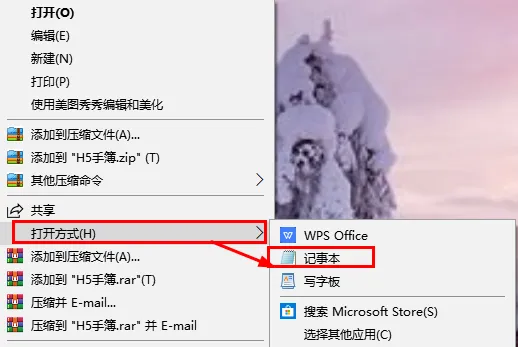

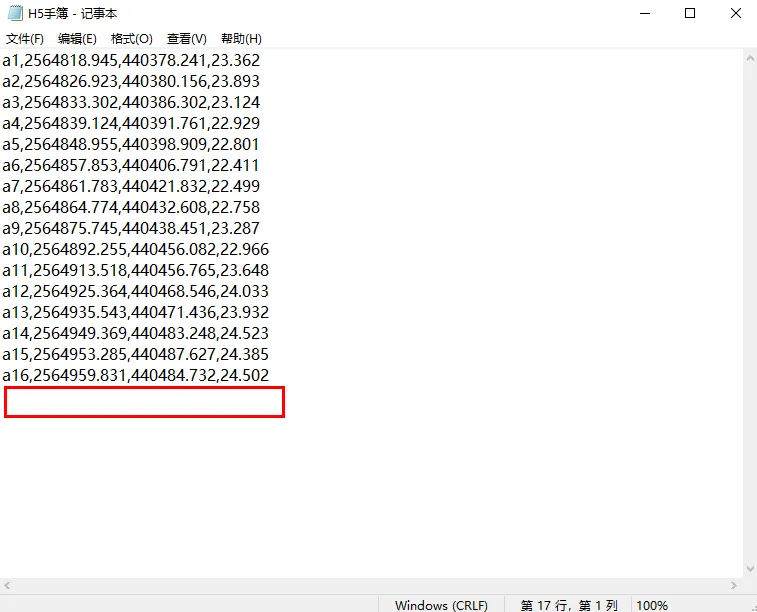

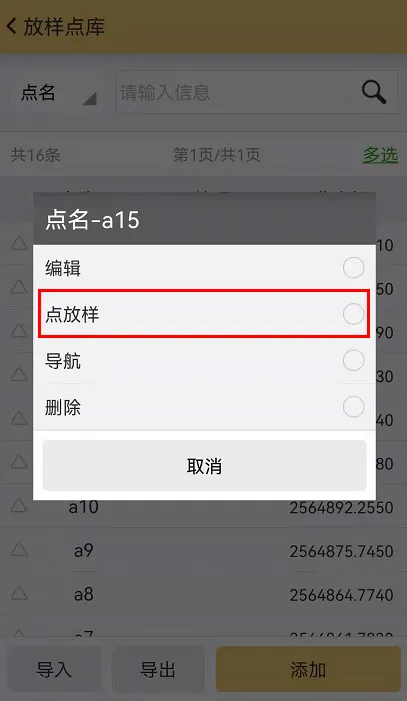

作业流程一般有架设基准站和移动站→新建工程→求转换参数→输入点放样数据→放样，今天，我们就一起来系统学习一下，刚入门的朋友，照着做就对了！

在这里，我们用外挂电台模式进行点放样。

架设基准站

▲▲▲

将基准站架设在视野比较开阔、周围环境比较空旷、地势比较高的地方，避免架在高压输变电设备附近、无线电通讯设备收发天线旁边、树荫下以及水边，这些都对RTK信号的接收以及无线电信号的发射产生不同程度的影响。

架设步骤：

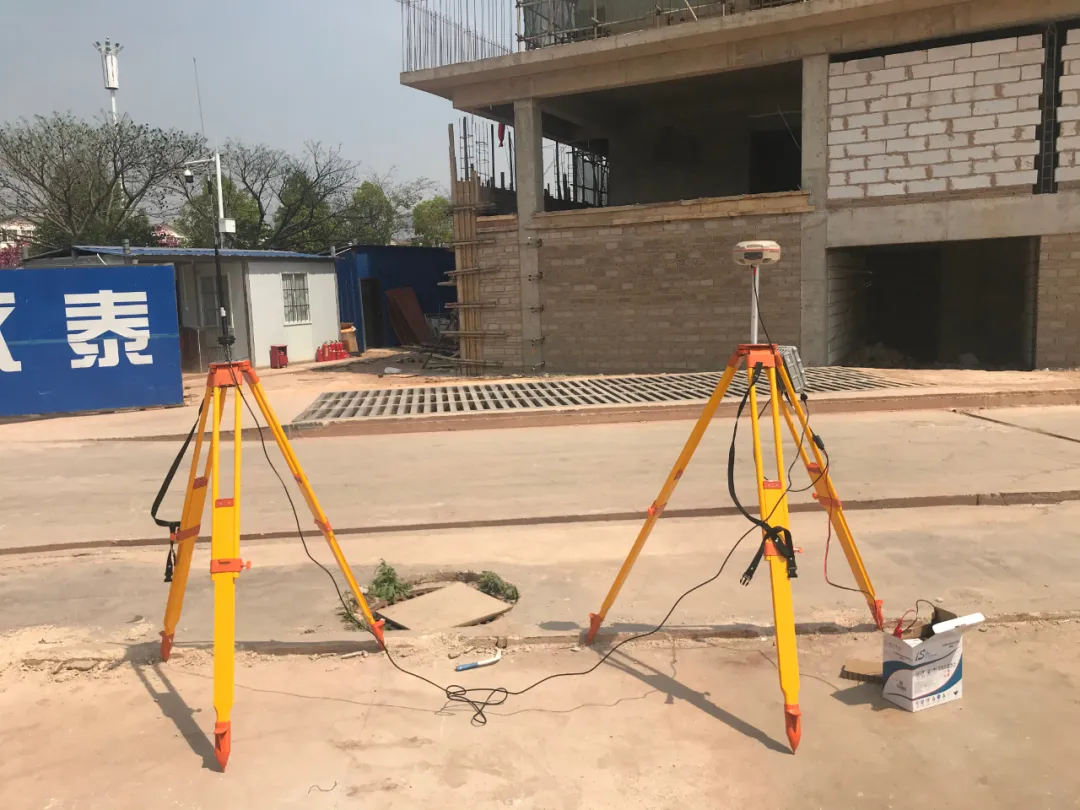

1）按下图所示，架好三脚架，放电台天线的三脚架最好放到高一些的位置，两个三脚架之间保持至少三米的距离；

2）用测高片固定好基准站接收机（如果架在已知点上，需要用基座并做严格的对中整平），打开基准站接收机；

3）安装好电台发射天线，把电台挂在三脚架上，将蓄电池放在电台的下方；

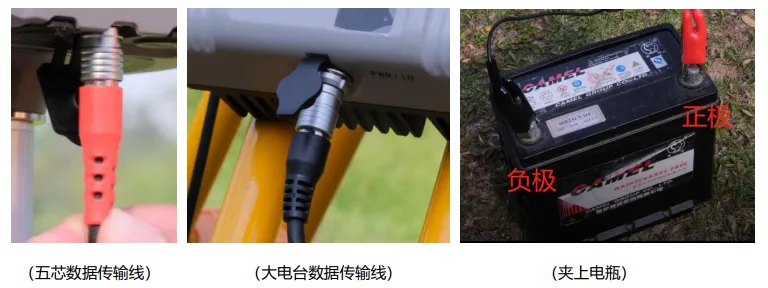

4）连接主机五芯数据传输线，大电台数据传输线，夹上电瓶。

多用途电缆

多用途电缆是一条“Y”形的连接线，用来连接基准站主机（五针红色插口），发射电台（黑色插口）和外挂蓄电池（红黑色夹子）。在使用 Y 形多用途电缆连接主机的时候注意查看五针红色插口上标有红色小点，在插入主机的时候，将红色小点对准主机接口处的红色标记就能轻松插入。连接电台一端的时候也是同样操作。

启动基准站

▲▲▲

第一次启动基准站时，需要对启动参数进行设置，设置步骤如下：

1）手簿蓝牙连接基准站：配置→仪器连接→扫描→选择基准站机号→连接。

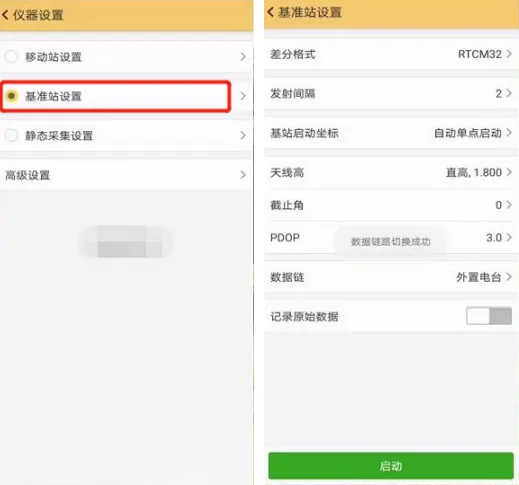

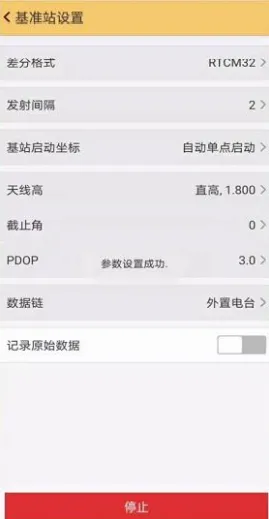

2）设置基准站模式：配置→仪器设置→基准站设置→修改“差分格式”为RTCM32→“基站启动坐标”里选择为“自动单点启动”并在“外部获取”里选择“获取定位”→“数据链”设置为“外置电台”，电台通道在外挂大电台上设置→设置完成后点击“启动”。

注意：判断电台是否正常发射的标准是数据链灯是否规律闪烁，第一次启动基站成功后，以后作业如果不改变配置可直接打开基准站，主机即可自动启动发射。

架设移动站

▲▲▲

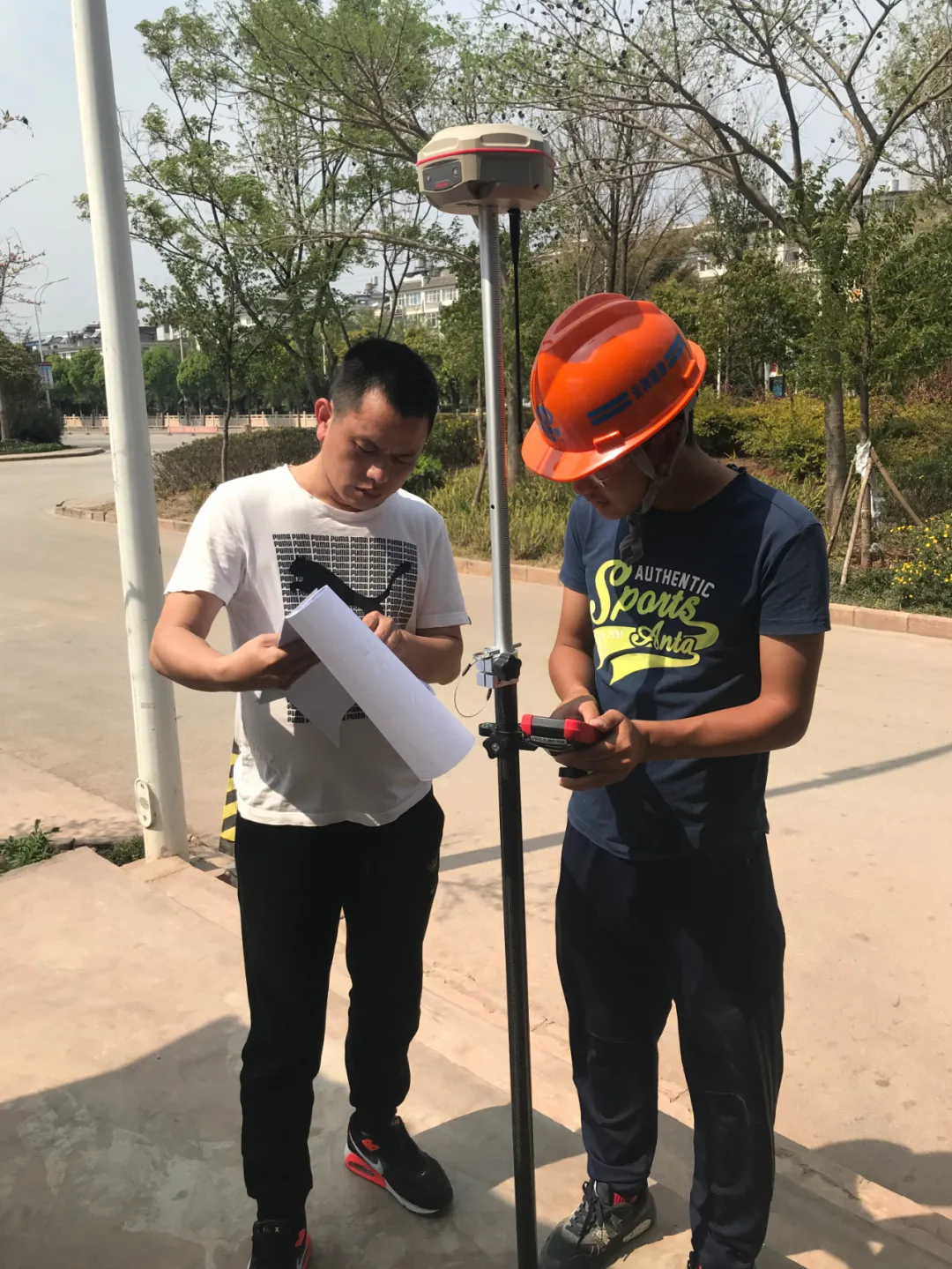

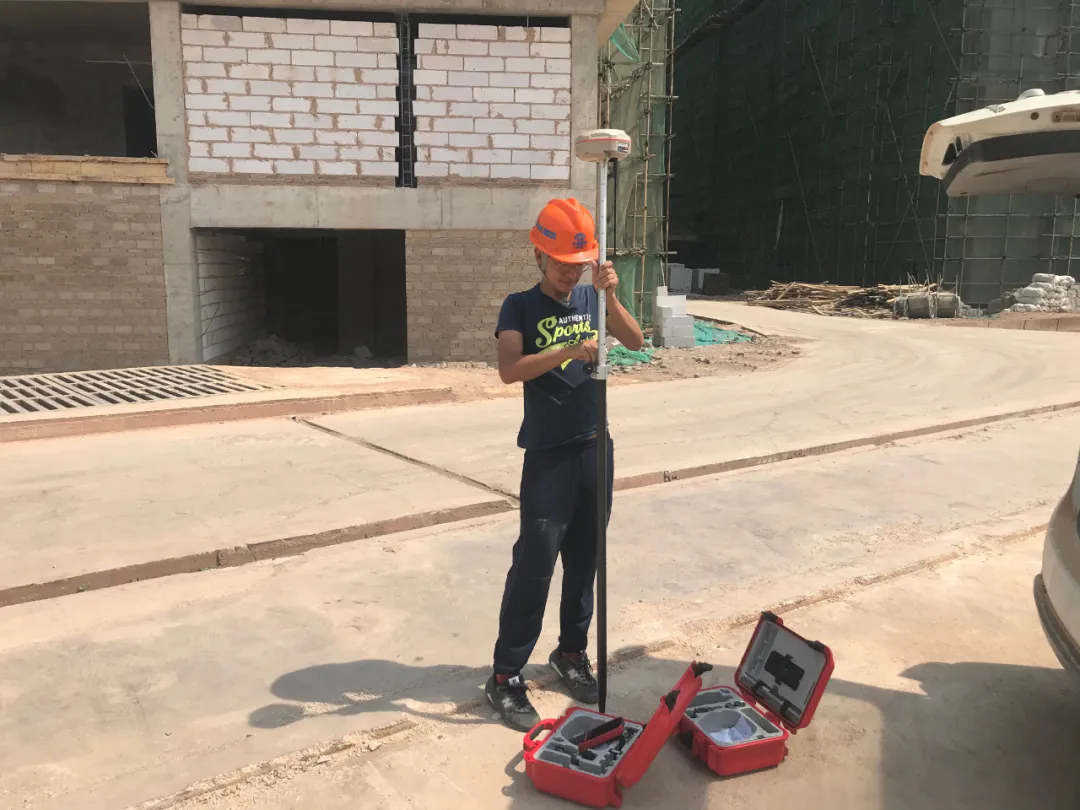

确认基准站发射成功后，我们将移动站的主机安装到对中杆上，安装UHF接收天线，安装托架，夹上手簿。

设置移动站

▲▲▲

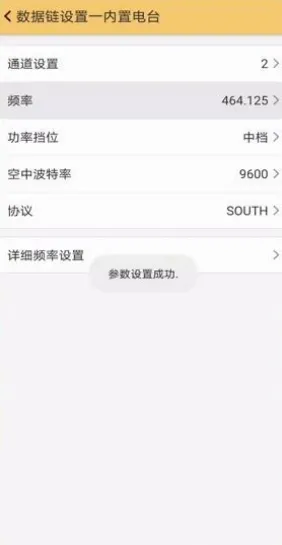

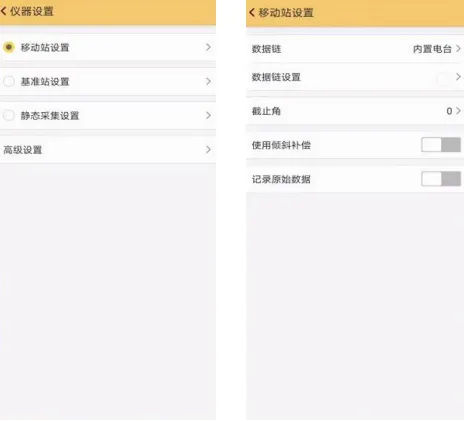

移动站开机，手簿开机，手簿蓝牙连接移动站，然后点击配置→仪器设置→移动站设置，点击移动站设置则默认将主机工作模式切换为移动站，数据链设置为“内置电台”，点击“数据链设置”，选择对应电台通道及对应协议，电台路由：关闭；截止角：10-15，根据测量环境选择；使用倾斜补偿：一般不选，根据测量需要选择是否开启；记录原始数据：关闭，返回主菜单，达到固定解。

新建工程

▲▲▲

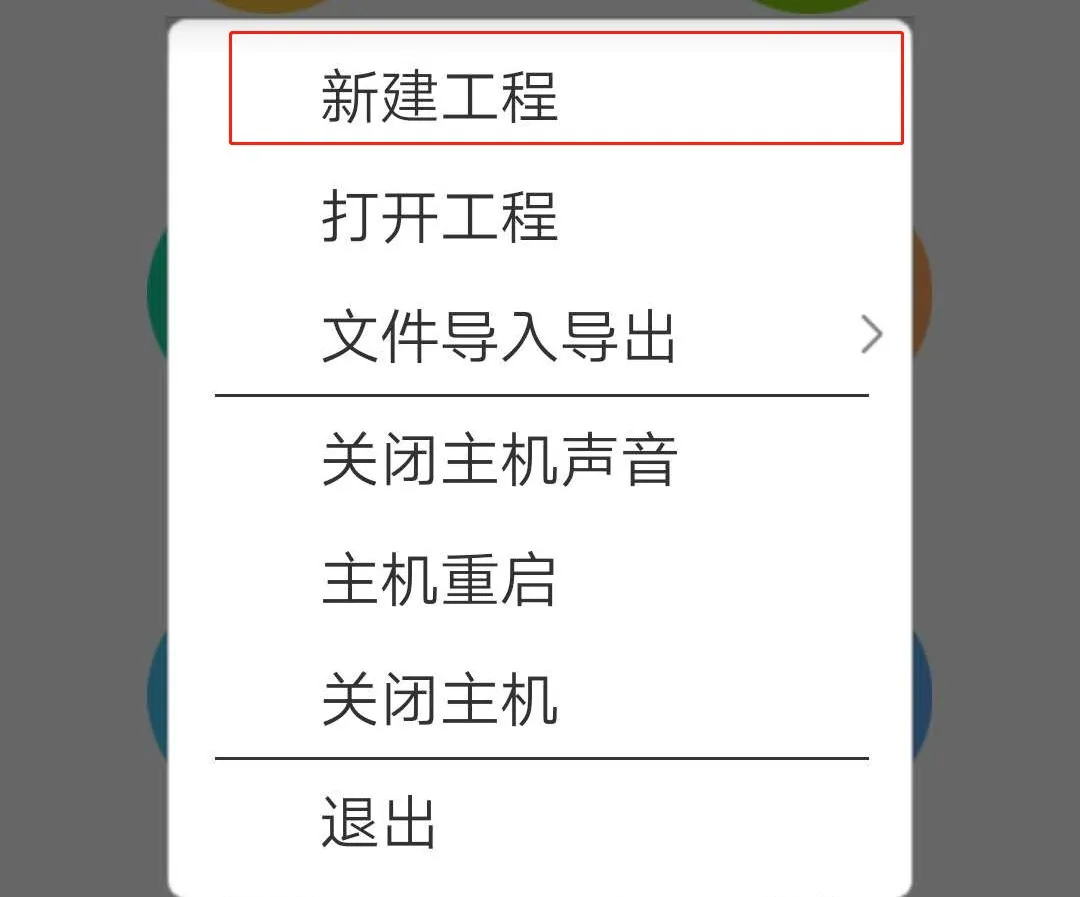

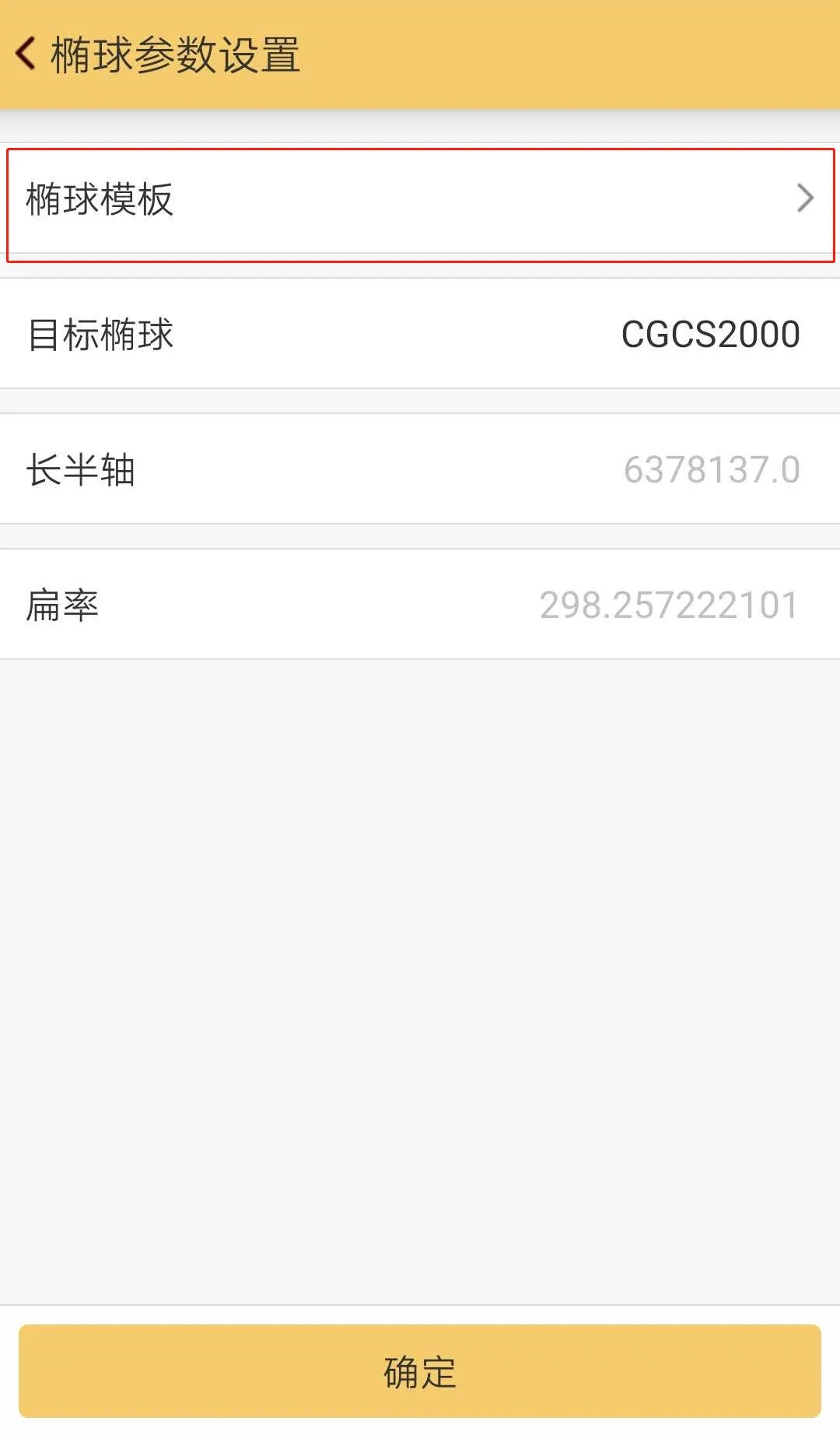

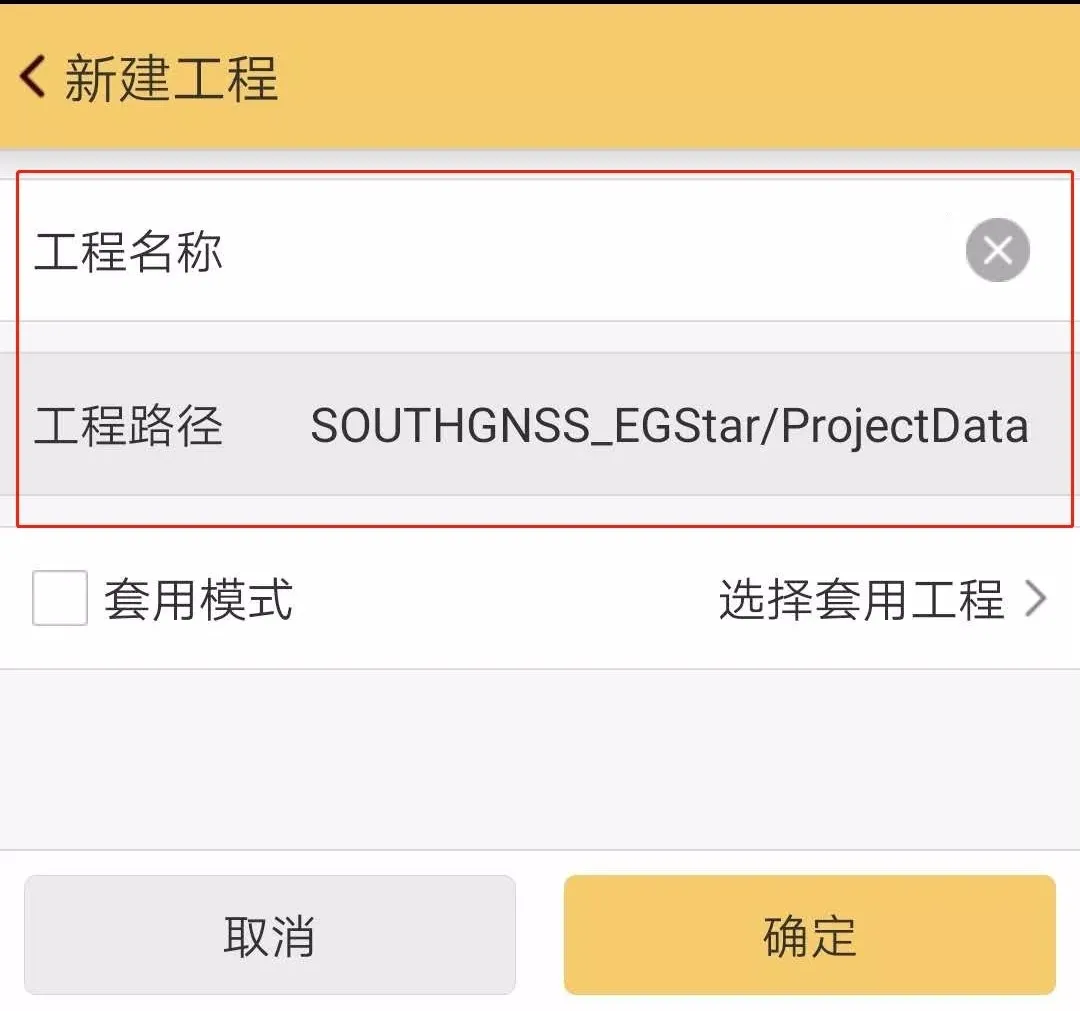

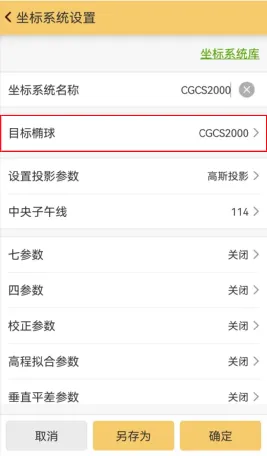

工程→新建工程→输入工程名称→确定→点击“目标椭球”，选择相对应的坐标系统→点击“设置投影参数”，修改对应地区的“中央子午线”值→确定。

求转换参数

▲▲▲

求转换参数至少有两个已知控制点，我们先通过“点测量”，测出两个控制点的大地坐标，然后再进行求转换参数。

操作步骤如下：

1）测量→点测量→将碳钎杆放置在控制点上，气泡居中，在固定解状态下按键盘键→弹出窗口，修改点名和天线高（天线高选中为“杆高”）→确定→重复上述步骤将另一个控制点也采集下来。

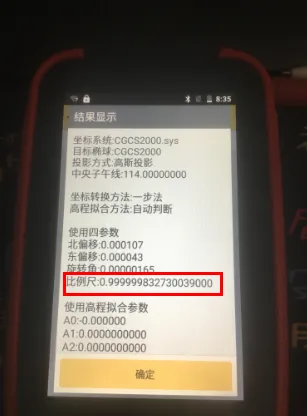

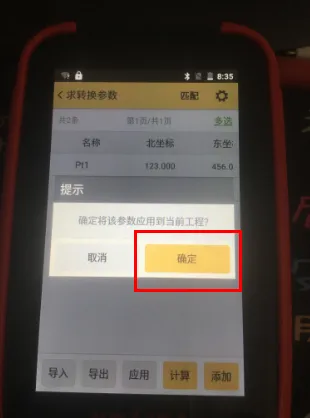

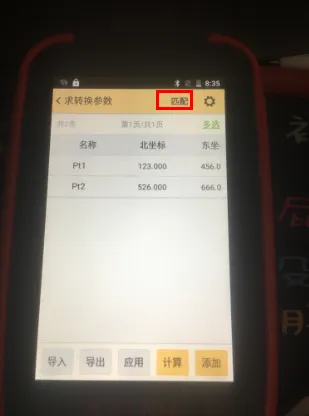

2）输入→求转换参数→添加→“平面坐标”输入其中一个正确的已知控制点坐标→“大地坐标”输入对应的大地坐标→以同样方法添加另一个已知控制点——计算（弹出对话框，检查比例尺是否正确，四参数的比列尺越接近1越好）→应用→通过“点测量”找一个已知控制点进行复核，查看采集坐标是否正确。
